Parâmetros dos Cabos Coaxiais
Os parâmetros dos cabos coaxiais variam dependendo do tipo de construção do cabo. Todos os cabos coaxiais possuem uma impedância característica. A impedância para os equipamentos de CFTV é de 75 ohms, e desta forma para ter um mínimo de perdas, é importante escolher um cabo que também possua uma impedância de 75 ohms. Se um cabo coaxial de outra impedância for utilizado (50 ohms ou 93 ohms por exemplo), ocorrerá a perda de sinal e a reflexão resultando em um sinal com pequena distância de transmissão e baixa qualidade de imagem.
Cabos coaxiais são disponibilizados em diferentes tipos de RG. RG significa Radio Guide e é um termo utilizado no envio de sinais de Rádio Frequência (RF) através de cabos coaxiais. Além disso os cabos coaxiais de 75 ohms são fabricados com diversos tamanhos sendo os mais comuns o RG59, o RG6 e o RG11.
O cabo RG59 tem o maior grau de atenuação dos três tipos e pode alcançar distâncias máximas entre 230 e 300 metros.
O cabo RG6 tem um grau de atenuação menor que o RG59 e pode alcançar distâncias máximas entre 300 e 450 metros.
O cabo RG11 tem as características de atenuação mais baixas entre os três tipos e pode alcançar distâncias máximas entre 450 e 600 metros.
Estas distâncias são baseadas em cabos com características enquadradas dentro de todas as recomendações anteriores. Caso seja necessária a transmissão de sinais por distâncias superiores a 600 metros, será necessária a instalação de amplificadores de vídeo, ou outro tipo de meio de transmissão como par trançado, ou fibra ótica.
ATENUAÇÃO POR METRO :
RG 59 = 0,2 dB
RG 6 = 0,15 dB

RG 11 = 0,1 dB (o mais indicado para captação do sinal UHF digital )

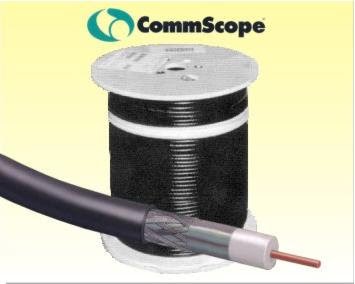

CABOS COAXIAIS COMMSCOPE®

Comprovou-se, ao longo de anos de uso, que os produtos de infra-estrutura “last mile” da CommScope® são confiáveis para o fornecimento de serviços de informação bidirecional em banda larga. Este longo registro de sucesso comprovado prosseguirá conforme novos serviços sejam implantados.
Além de oferecer todo um espectro de cabos coaxais trançados de alto desempenho, oferecemos produtos que obedecem à norma ANATEL, assim como o MultiReach® e outros híbridos que podem ser personalizados conforme a necessidade.

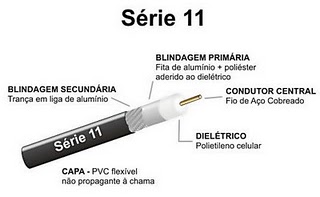

Condutor central de aço, revestido de cobre; dielétrico de polietileno expandido por gás; blindagem interna de folha laminada de alumínio-polipropileno-aluminio sobreposta e aderida ao dielétrico; blindagem externa de fios nus de alumínio trançado, jaqueta de policloreto de vinila ou polietileno (PVC), fabricados no Brasil.

Principais características

CARACTERÍSTICAS ELÉTRICAS
Impedância nominal 75 Ohms

Velocidade nominal da propagação 85%
